Metalurgický inverzný digitálny mikroskop MAGUS Metal VD700 BD LCD
Kód: 83039Podrobný popis

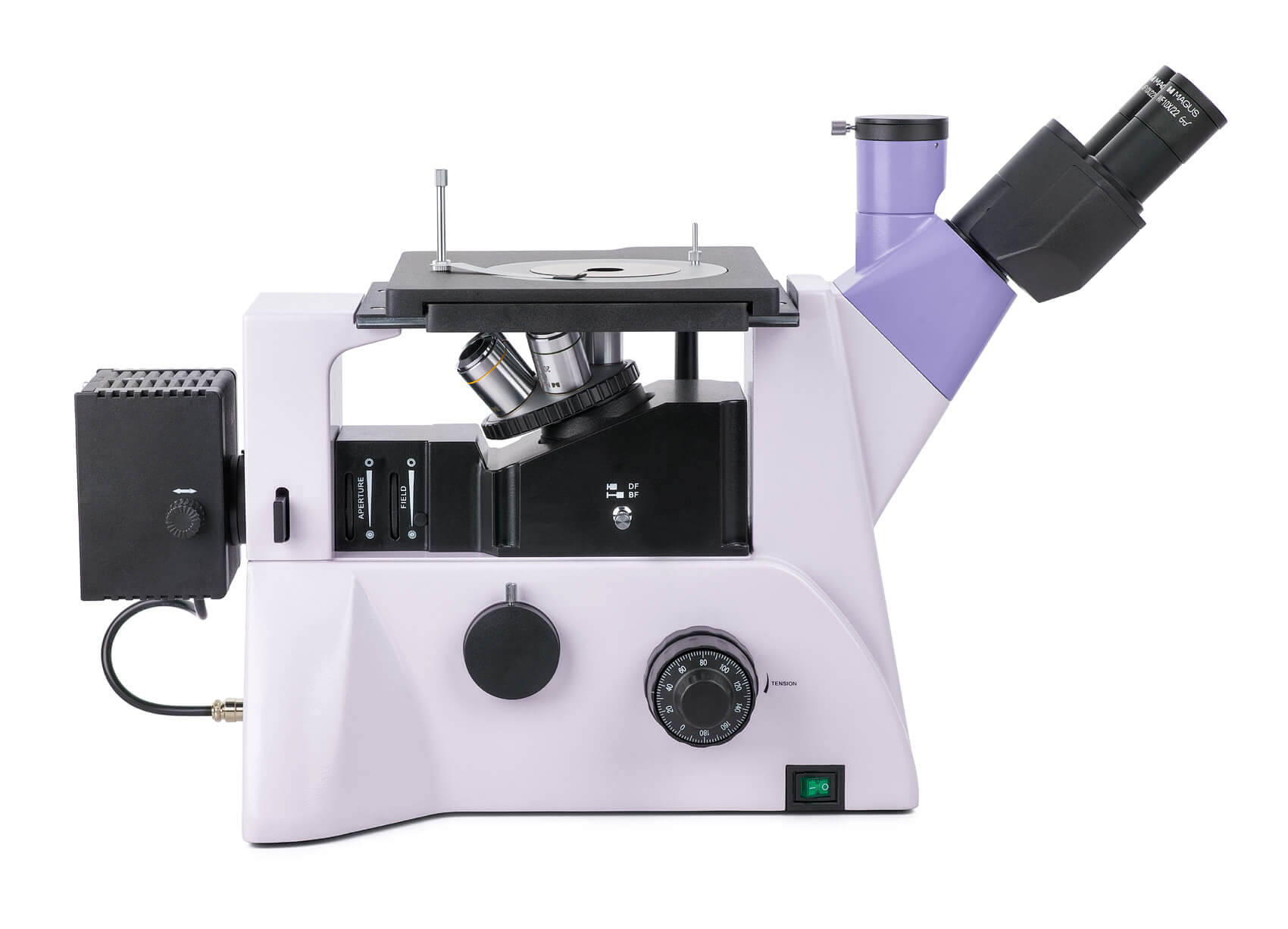

MAGUS Metal VD700 BD LCD metalurgický inverzný digitálny mikroskop
S fotoaparátom a monitorom. Zväčšenie: 50-500х. Trinokulárna hlava, rovinné achromatické objektívy pre mikroskopické techniky pozorovania vo svetlom a tmavom poli, 50 W halogénová osvetľovacia sústava pre pozorovanie v odrazenom svetle
Inverzný mikroskop MAGUS Metal VD700 BD LCD má revolverový nosič objektívov, ktorý je umiestnený pod preparátom a na pozorovanie používa metódu v odrazenom svetle. K dispozícii budete mať mikroskopické techniky, ako sú svetlé pole, tmavé pole a polarizované svetlo. Digitálny mikroskop môžete používať na skúmanie kovov, zliatin, polovodičov a iných nepriehľadných preparátov veľkých rozmerov až do hmotnosti 2 kg. Je často používaný v priemyselných prevádzkach, továrňach a laboratóriách na kontrolu kvality, rovnako ako na univerzitách a vo výskumných centrách.

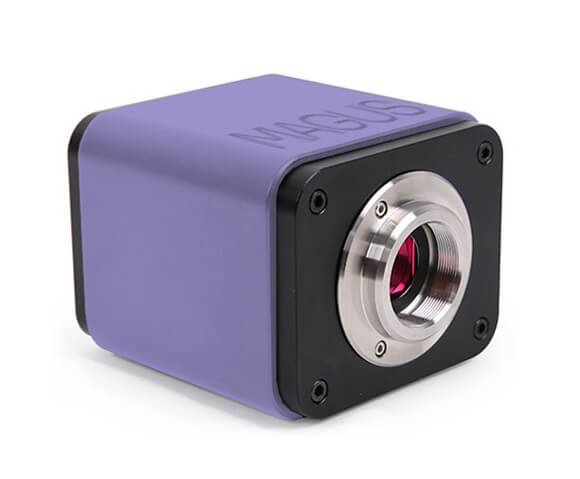

Digitálny fotoaparát mikroskopu
MAGUS CHD40 je digitálny HDMI fotoaparát s tromi video rozhraniami a automatickým prepínaním medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora.
Fotoaparát disponuje 8 Mpx snímačom a po pripojení cez HDMI alebo USB 3.0 vytvára realistické snímky v rozlíšení 4K 3840x2160 px.Pri pripojení cez Wi-Fi je kvalita obrazu Full HD 1920x1080 px. Fotoaparát využíva rozhranie HDMI pre priame pripojenie k televízoru, monitoru alebo projektoru. V HDMI režime pracuje fotoaparát samostatne bez pripojenia k počítaču.Rozhranie HDMI zaisťuje vysokú a stabilnú rýchlosť prenosu z fotoaparátu na externú obrazovku. Fotoaparát k počítaču môžete pripojiť prostredníctvom rozhrania Wi-Fi alebo USB 3.0. Video sa nahráva rýchlosťou 30 snímok za sekundu. Ponúka kombináciu vysokej rýchlosti snímania - počet snímok za sekundu s veľkou šírkou pásma HDMI. Výsledkom toho je živý obraz, plynulý záznam bez zamŕzania a nulové oneskorenie medzi snímkami. Pri maximálnom rozlíšení digitálny fotoaparát produkuje dobre prekreslený obraz, bezchybne sa pohybujúce objekty a zobrazenie bez oneskorovania.

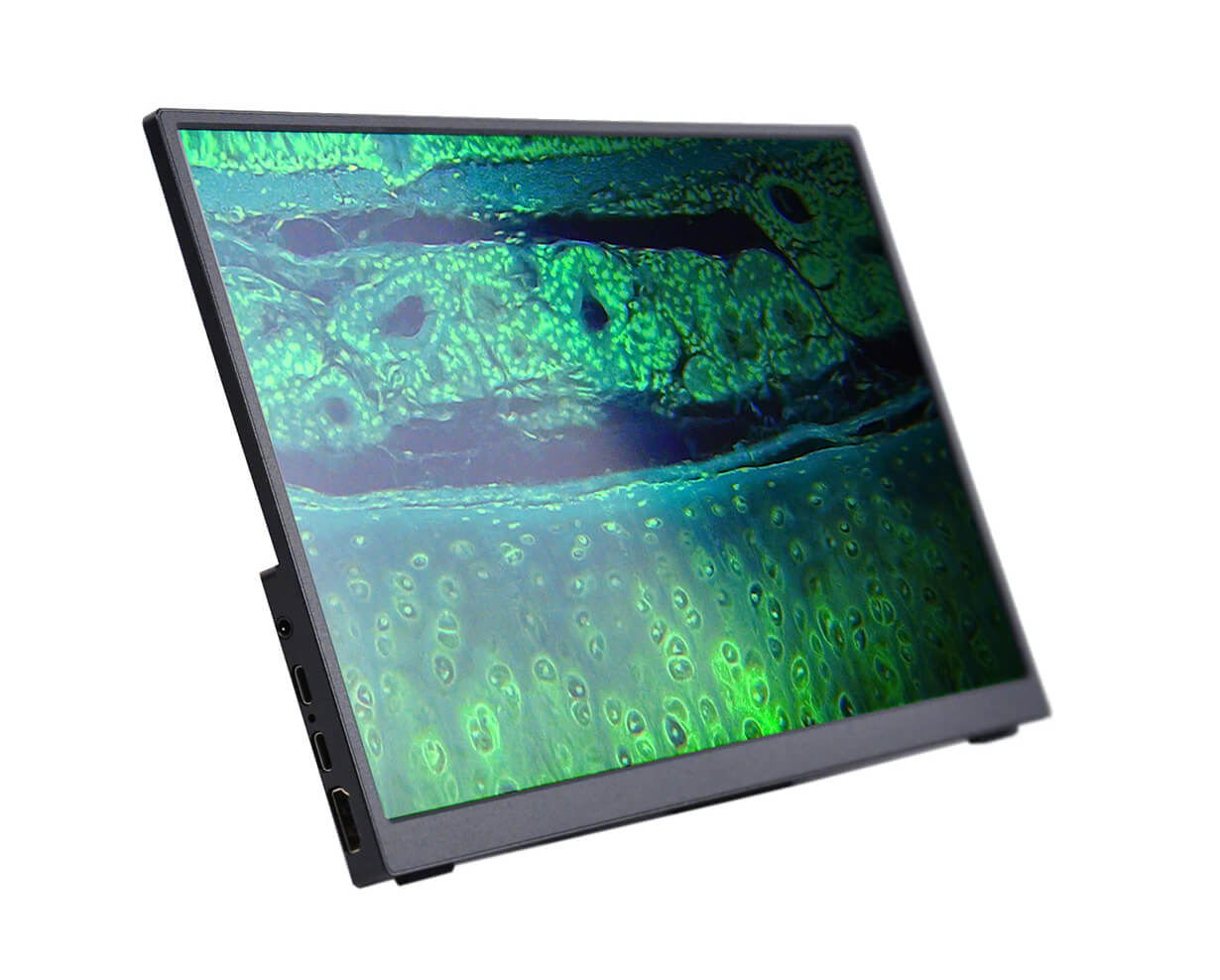

Monitor inverzného mikroskopu
Monitor MAGUS MCD40 je navrhnutý pre použitie s vizualizačnými systémami mikroskopov MAGUS. Zobrazuje obraz v reálnom čase. Pripája sa k fotoaparátu, ktorý je inštalovaný na mikroskope. Podporuje fotoaparáty MAGUS 4K HDMI. Uhlopriečka displeja je 13,3". Matrica IPS zaisťuje jasný obraz s veľkými pozorovacími uhlami. Ak budete na displeji pozerať pod uhlom, reprodukcia farieb nebude skreslená. Displej sa dá umiestniť na sklopný stojan na stôl alebo na poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.
Optika metalurgického mikroskopu

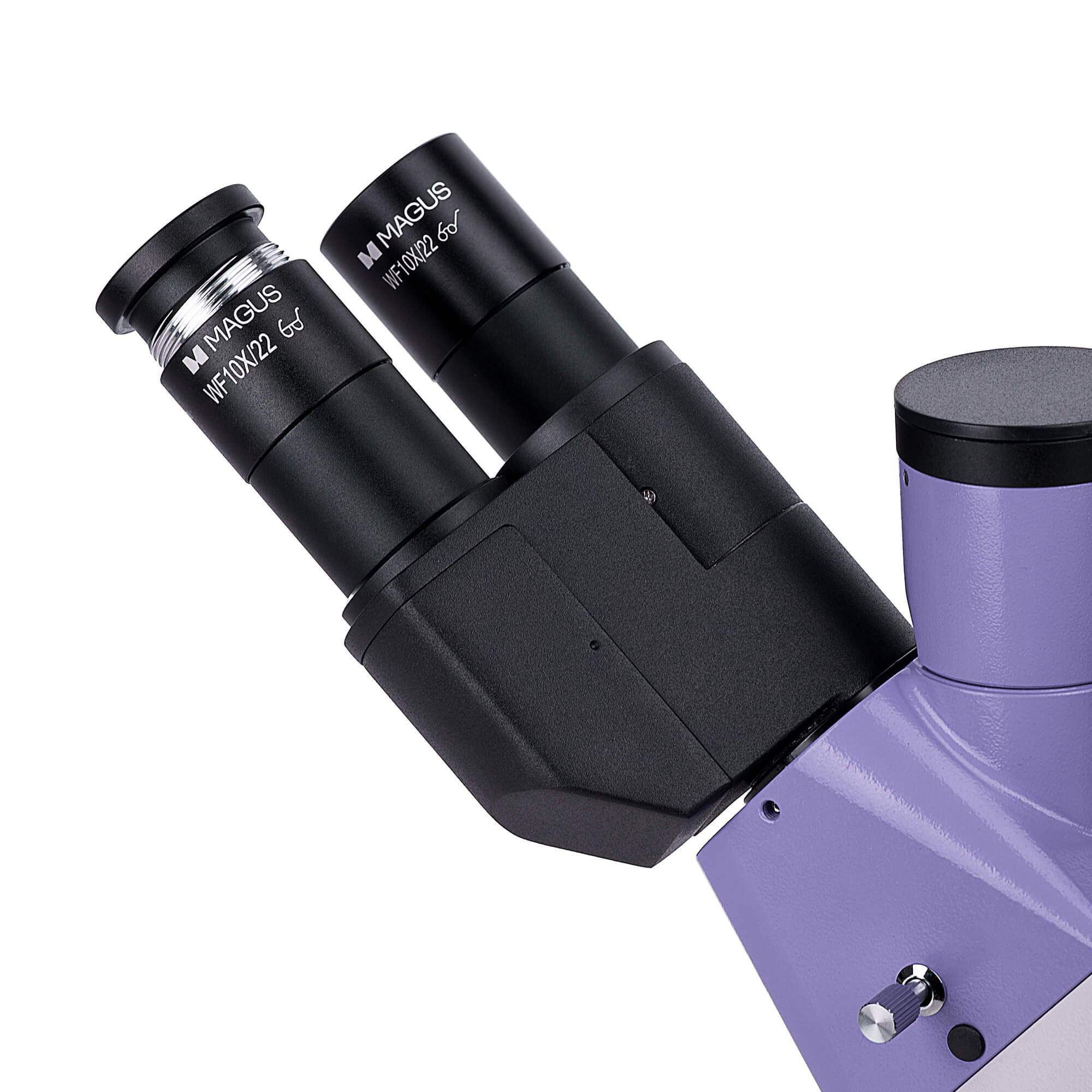

Hlavicu mikroskopu MAGUS Metal VD700 BD LCD môžete namontovať štandardným spôsobom alebo ju môžete otočiť o 180 °, ako to umožňuje konštrukcia. Taktiež v prípade potreby budete môcť umiestniť digitálny fotoaparát a monitor. V hlavici mikroskopu je umiestnený trinokulárny tubus, na tele mikroskopu je umiestnený bočný port, ktorý je určený pre fotoaparát. Pre oboch je k dispozícii rozdelenie lúča: 50:50 a 100:0 pre hlavu mikroskopu a 100:0 a 0:100 pre telo.

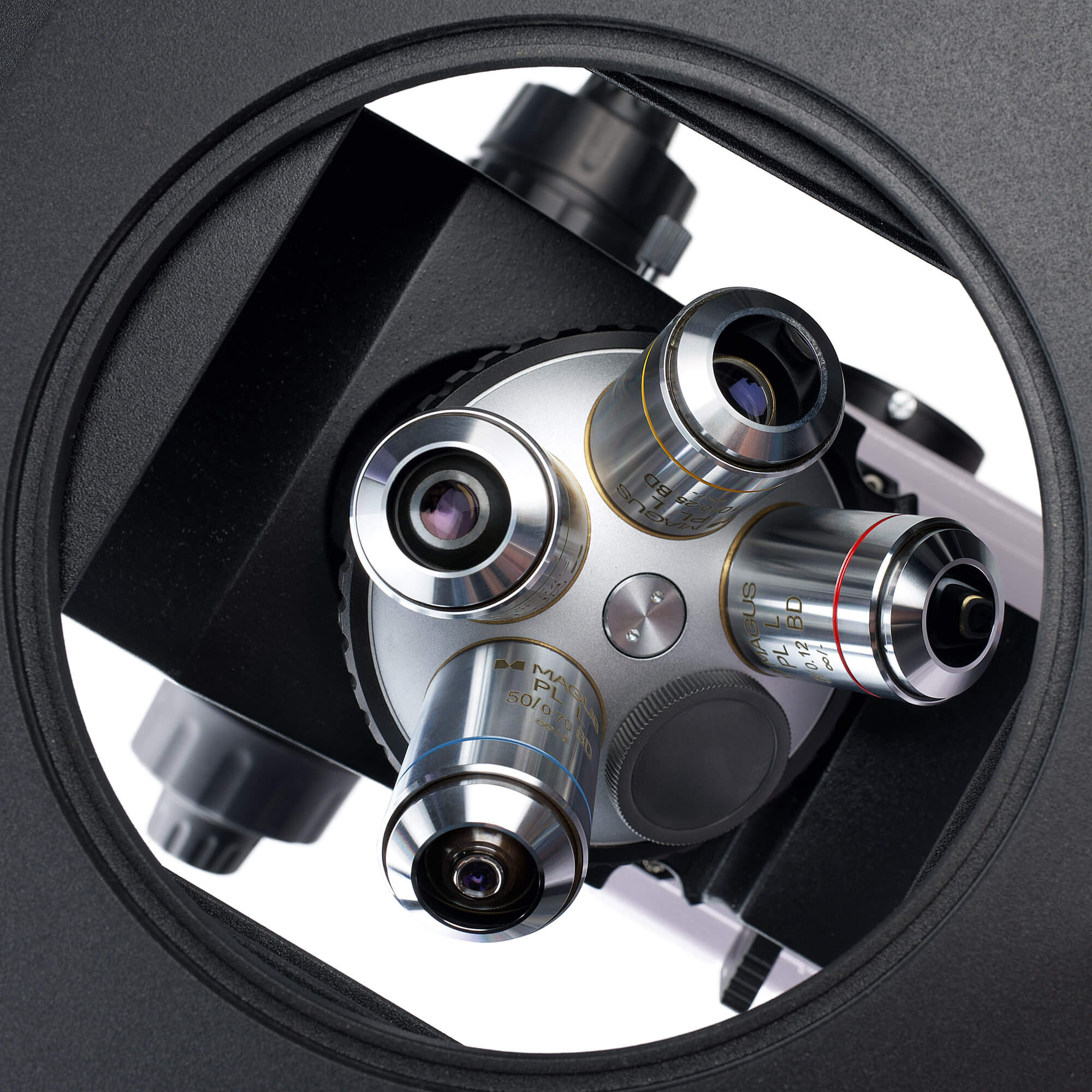

Revolverový nosič objektívov
Pod skúmaným preparátom je umiestnený revolverový nosič pre 5 objektívov. K dispozícii sú 4 sloty na montáž dodaných objektívov a zvyšný slot je určený na inštaláciu ľubovoľného objektívu. Všetky objektívy pre tento inverzný mikroskop sú označené BD, čo znamená, že sú špeciálne navrhnuté pre mikroskopiu vo svetlom a tmavom poli a majú dlhú pracovnú vzdialenosť.

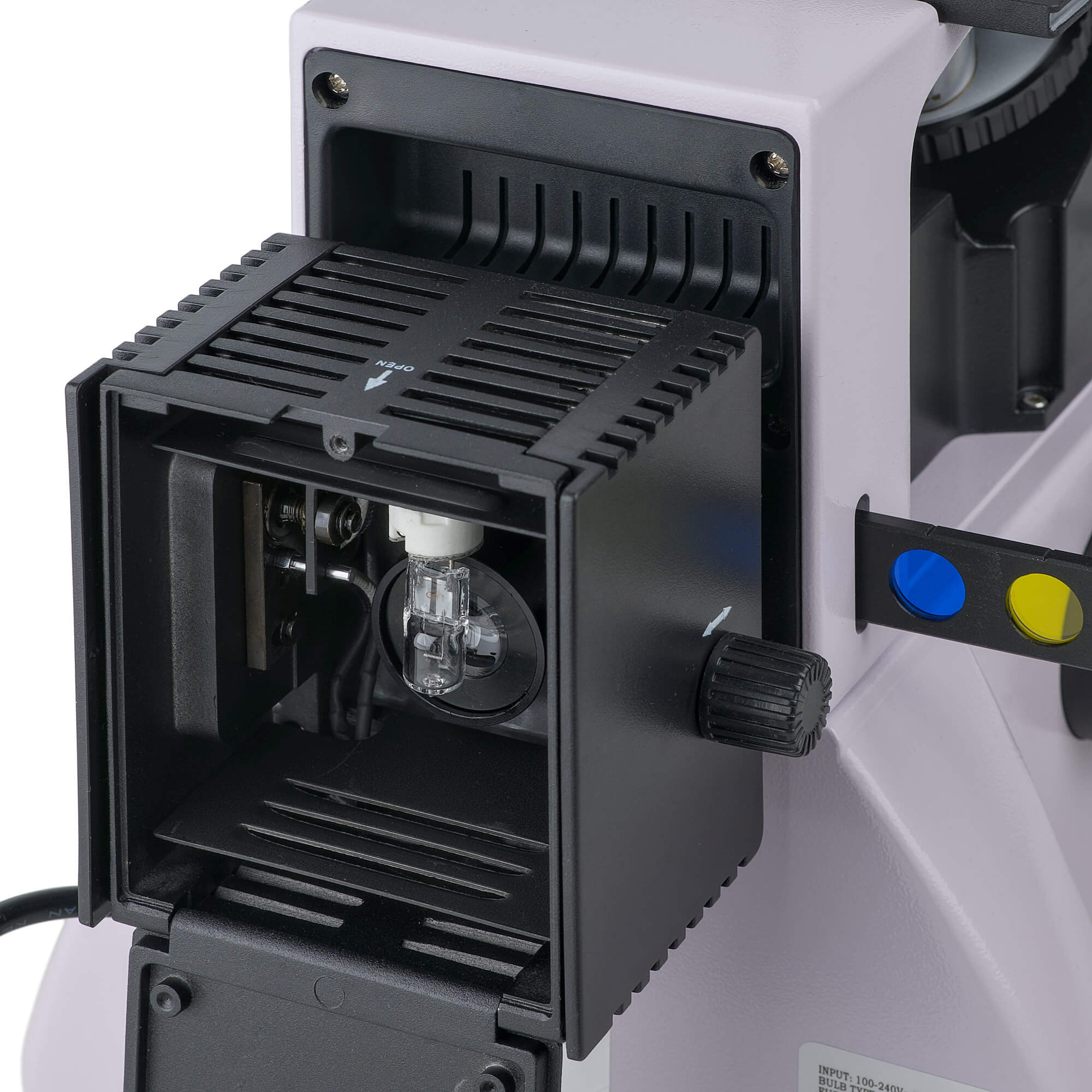

Osvetlenie digitálneho mikroskopu
Zdroj svetla metalurgického mikroskopu MAGUS Metal VD700 BD LCD je 50 W halogénová žiarovka. Teplý tón osvetlenia znižuje únavu očí a je skvelé na dlhé hodiny práce s mikroskopom. Zásluhou výkonného osvetlenia je, že získate detailný ostrý obraz pri použití ľubovoľnej mikroskopickej techniky a ľubovoľného objektívu. Zdroj svetla sa dá vystrediť v troch osiach a Köhlerovo osvetlenie sa dá nastaviť prostredníctvom apertúrnej a poľnej clony. Osvetľovacia sústava pre pozorovanie v odrazenom svetle zahŕňa taktiež polarizačné zariadenie a zariadenie pre tmavé pole.

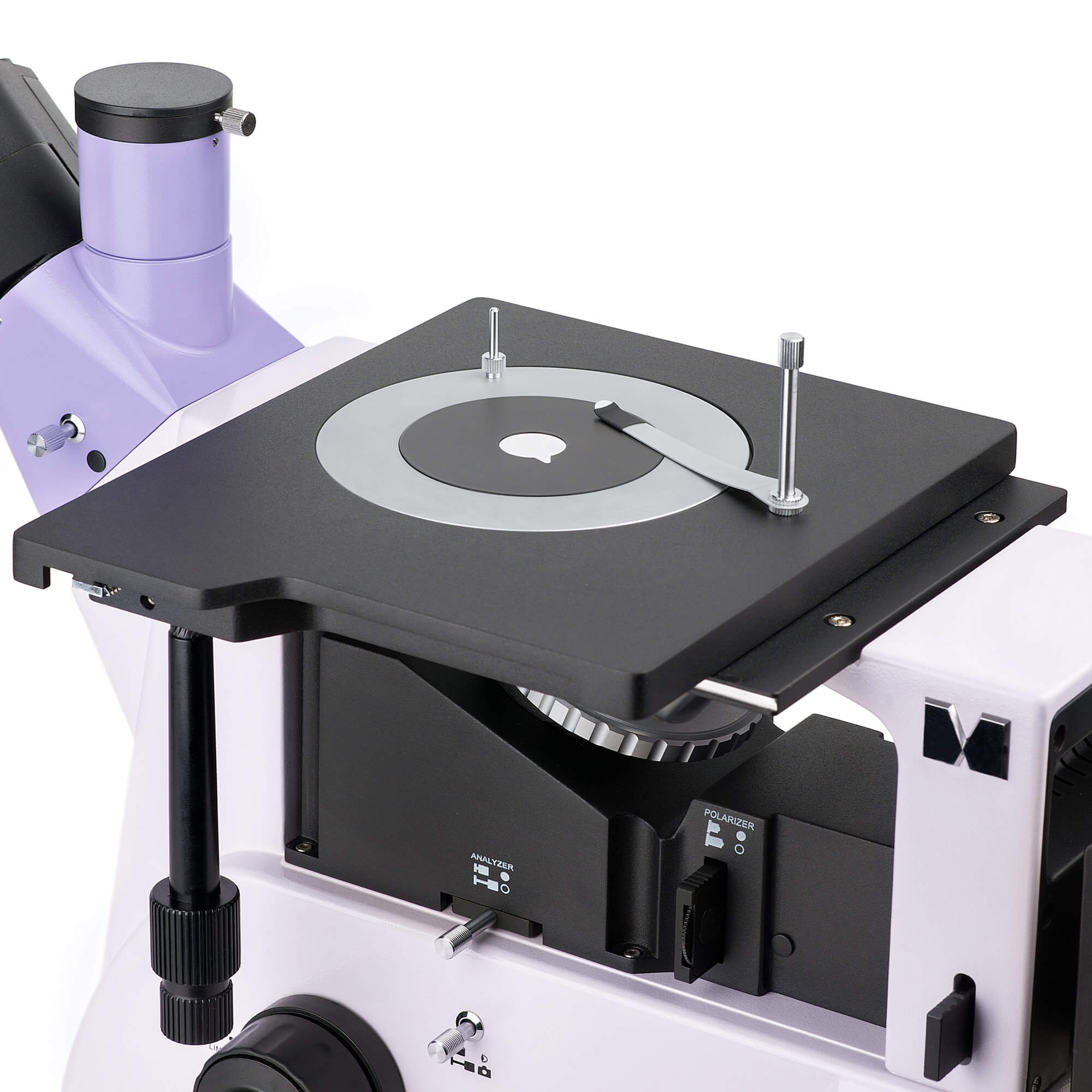

Pracovný stolík a zaostrovací mechanizmus
Na pracovnom stolíku sa nachádza kruhová doska s otvorom o priemere 10 mm, 20 mm alebo 30 mm, ktorá je integrovaná do stola. Preparát je upevnený pomocou držiaka vzorky. Pracovný stolík je pomerne veľký 242x200 mm a pohybuje sa spolu s pripevneným preparátom pozdĺž dvoch osí. Ostrosť obrazu môžete nastaviť pomocou gombíkov pre hrubé a jemné zaostrenie. Tuhosť hrubého zaostrenia sa dá nastaviť prostredníctvom príslušného gombíka. K dispozícii je aj aretačný gombík.
Príslušenstvo k zakúpeniu
Ďalšie príslušenstvo rozširuje možnosti využitia mikroskopu MAGUS Metal VD700 BD LCD na maximum. K dispozícii sú okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.
Vlastnosti mikroskopu:
✓ Pracovný stolík s kruhovými doskami s otvormi s priemerom 10 mm, 20 mm a 30 mm; vhodný pre štúdium ťažkých a veľkých vzoriek✓ Mikroskopické techniky pre pozorovanie vo svetlom a tmavom poli av polarizovanom svetle
✓ Možnosť otočenia hlavy mikroskopu o 180 ° počas inštalácie
✓ Dve možnosti montáže monitora a digitálneho fotoaparátu: trinokulárny tubus a bočný port pre fotoaparát; delenie lúča: 100:0 a 0:100 na tele a 50:50 a 100:0 na trinokulárnej hlave
✓ Výkonná halogénová osvetľovacia sústava (50 W) pre pohodlné pozorovanie pomocou techniky pozorovania v tmavom poli, regulácia jasu, nastavenie Köhlerovho osvetlenia, farebné filtre a možnosť vystredenia svetelného zdroja v troch osiach
✓ Voliteľné príslušenstvo na zlepšenie výkonu mikroskopu
Vlastnosti fotoaparátu:
✓ Fotoaparát pracuje samostatne bez pripojenia k počítaču a prostredníctvom rozhrania HDMI✓ Možnosť pripojenia k počítaču prostredníctvom Wi-Fi a rozhrania USB 3.0
✓ Automatické prepínanie medzi rozlíšením 4K a Full HD v závislosti od rozlíšenia monitora
✓ 30 snímok za sekundu pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb vzorky bez trhania alebo oneskorenia
✓ Farebný CMOS snímač SONY Exmor/Starvis s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok. Získate jasnejšie, čistejšie a farebne sýtejšie snímky.
✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania
Obsah sady:
✓ Digitálny fotoaparát MAGUS CHD40 (digitálny fotoaparát, kábel HDMI (1,5 m)✓ USB 3.0 kábel (1,5 m)
✓ USB mys
✓ Pamätová karta SD 32 GB
✓ USB Wi-Fi adaptér (2 ks)
✓ Napájací adaptér 12 V /1 A (Euro)
✓ Inštalačné CD s ovládačmi a softvérom
✓ Používateľská príručka a záručný list
✓ LCD monitor MAGUS MCD40
✓ Základňa s napájacím vstupom, zaostrovací mechanizmus, pracovný stolík a revolverový nosič objektívov
✓ Osvetľovacia sústava pre pozorovanie v odrazenom svetle s krytom
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L5x/0,12 BD WD 9,7 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L10x/0,25 BD WD 9,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L20x/0,40 BD WD 7,2 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 BD WD 2,5 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Sieťový napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
K dispozícii na prianie:
✓ 10x/22 mm okulár so stupnicou✓ 12,5x/14 mm okulár (2 ks)
✓ 15x/15 mm okulár (2 ks)
✓ 20x/12 mm okulár (2 ks)
✓ 25x/9 mm okulár (2 ks)
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L40x/0,60 BD WD 3,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L60x/0,70 BD WD 1,9 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L80x/0,80 BD WD 0,8 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L100х/0,85 (suchý) BD WD 0,4 mm
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Metalurgické mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 19.25 kg |
| EAN: | 5905555018492 |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Typ svetelného zdroja: | Halogénové svetlo |
| ? Umiestnenie svetelného zdroja: | spodné |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 50 a viac |
| Typ: | Svetlo/optické, metalurgický |
| Hubica: | Siedentopf, otočná o 180 ° |
| Uhol sklonu hlavy: | 45° |
| Zväčšenie: | 50–500x základné (*voliteľne: 50–1000/1250/1500/2000/2500) |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinné achromatické s korekciou na nekonečno: PL L5x/0,12BD, PL L10x/0,25BD, PL L20x/0,40BD, PL L50x/0,70BD; parfokálna výška 45 mm (*voliteľne: PL L40/0,60 BD, PL L60/0,70 BD, PL L80/0,80 BD, PL L100/0,85 BD (suché)) |
| Revolverový nosič: | Pre 5 objektívov |
| Pracovná vzdialenosť: | 9,7 (5x); 9,3 (10x); 7,2 (20x); 2,5 (50x); 3,0 (40x); 1,9 (60x); 0,80 (80x); 0,40 (100x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 – 75 mm |
| Stolík: | 242x200, mm |
| Zdvih stolíka: | Pomocou zaostrovacieho mechanizmu, mm 30/30 |
| Pracovný stolík: | Dvojosý mechanický, kruhová otočná doska stolíka Ø130 mm s otvormi s priemerom Ø10 mm, Ø20 mm a Ø30 mm |
| Clona: | Vstavaná clona a pole |
| Zaostrenie: | Koaxiálne, hrubé zaostrenie (s nastavením tuhosti hrubého zaostrenia as aretačným gombíkom) a jemné zaostrenie (0,002 mm) |
| S osvetlením: | Halogénové |
| Regulácia jasu: | Áno |
| Napájanie: | AC 110–220 V, DC 5–12 V/1 A (Type-C) |
| Typ svetelného zdroja: | 12 V/50 W |
| Svetelné filtre: | Zelená, modrá, žltá, matná |
| Teplotný rozsah fotoaparátu: | -15...+55, °C |
| Ďalšie vlastnosti: | Odnímateľný analyzátor a polarizátor, zariadenie pre tmavé pole |
| Typ užívateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Možnosti použitia: | Metalurgický |
| Metódy pozorovania: | Svetlé pole, temné pole, polarizácia |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Snímač: | Sony Exmor/Starvis CMOS |
| Farebný/čiernobiely: | Farebný |
| Megapixely: | 8 |
| Maximálne rozlíšenie: | 3840x2160px |
| Veľkosť snímača: | 1/1,2" (11,14x6,26 mm) |
| Rozmer pixelu: | 2.9x2.9mkm |
| Konektory rozhrania: | Wi-Fi, HDMI 1,4, USB 3.0 |
| Pamäťová karta SD: | Až 32 GB |
| Možnosť pripojenia ďalších zariadení: | Myš (USB), flash disk (USB), adaptér Wi-Fi (USB) |
| Citlivosť na svetlo: | 1028 mV s 1/30 s |
| Pomer signálu k šumu: | 0,13 mV pri 1/30 s |
| Expozičný čas: | 0,14 ms – 1000 ms |
| Záznam videa: | Áno |
| Snímková frekvencia: | fps (počet snímok za sekundu) pri rozlíšení 30 pri rozlíšení 3840x2160 (HDMI), 30 pri rozlíšení 1920x1080 (Wi-Fi), 30 pri rozlíšení 3840x2160 (USB 3.0) |
| Miesto montáže: | Trinokulárny tubus, okulárový tubus namiesto okulára |
| Obrazový formát: | *.jpg, *.tif |
| Formát videozáznamov: | *.h264/*.h265, *.mp4 |
| Spektrálny rozsah: | 380–650nm (vstavaný IR filter) |
| Typ uzávierky: | ERS (Electronic Rolling Shutter – elektronická rolovacia uzávierka) |
| Softvér: | HDMI: vstavané; USB: MAGUS View |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19" alebo väčší displej |
| Typ montáže: | C-mount |
| Telo: | CNC zliatina hliníka |
| Napájanie fotoaparátu: | DC adaptér 12 V, 1 A |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50, °C |
| Rozsah prevádzkovej vlhkosti: | 10 – 90, % |
| Typ matrice: | Podsvietenia LED |
| Uhlopriečka displeja: | 13,3" |
| Rozlíšenie displeja: | 3840x2160px (4K) |
| Pomer strán: | 16:9 |
| Jas: | 400, cd/m² |
| Počet zobrazovaných farieb: | 16,7 m |
| Kontrast: | 1000:1 |
| Horizontálny/vertikálny pozorovací uhol: | 178/178, ° |
| Veľkosť viditeľnej plochy obrazovky (ŠxV): | 295x165 , mm |
| Rozstup pixelov (ŠxV): | 0,154x0,154, mm |
| Frekvencia optického zdroja: | 60 , Hz |
| Životnosť podsvietenia LED: | 50000, h |
| Rozhranie: | HDMI |
| Spotreba elektrickej energie: | 12 (max.), W |
| Veľkosť balenia: | 49x34x68 cm |
| Hmotnosť: | 19,25kg |
