Fluorescenčný inverzný digitálny mikroskop MAGUS Lum VD500L
Kód: 83022Podrobný popis

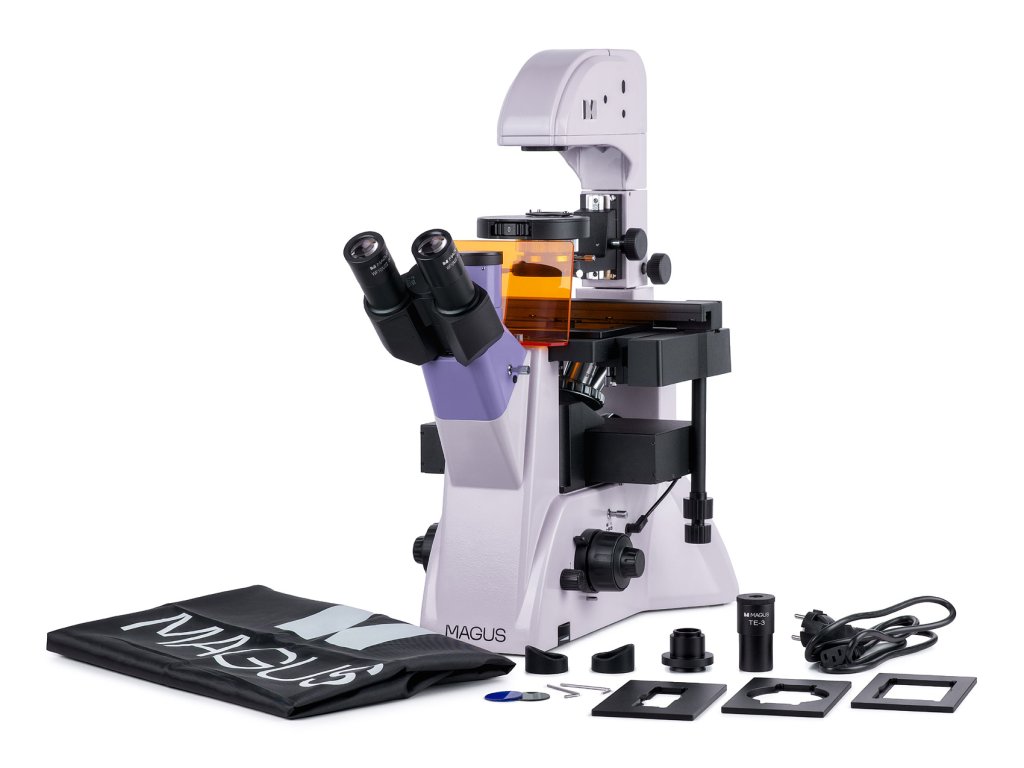

MAGUS Lum VD500L fluorescenčný inverzný digitálny mikroskop
S fotoaparátom. Zväčšenie: 100-400x. Trinokulárna hlava, rovinné achromatické objektívy, 5 W LED osvetľovacia sústava pre pozorovanie v prechádzajúcom a odrazenom svetle, Köhlerovo osvetlenie
Inverzný mikroskop MAGUS Lum VD500L je určený na pozorovanie vzoriek v laboratórnych nádobách s výškou až 55 mm a hrúbkou dna až 1,2 mm. Pokiaľ bude stojan osvetľovacej sústavy naklonený budete môcť používať aj väčšie laboratórne nádoby s výškou až 165 mm. Vzorky sa dajú pozorovať v odrazenom svetle pomocou technika fluorescenčnej mikroskopie a v prechádzajúcom svetle pomocou mikroskopia svetlého poľa a mikroskopia s fázovým kontrastom. Inverzný mikroskop je skvelý pre použitie v oblasti medicíny, farmakológie, biochémie, epidemiológie a iné. Pre fluorescenčnú mikroskopiu sa používajú fluorochrómové filtre DAPI, FITC a TRITC.
Digitálny fotoaparát mikroskopu
Digitálny fotoaparát MAGUS CLM90 je vhodný na použitie s technikami fluorescenčnej mikroskopie a mikroskopie v tmavom poli.
Fotoaparát disponuje 7,1 Mpx snímačom. Vytvára realistické snímky v rozlíšení 3200x2200 px. Digitálny fotoaparát sa odporúča používať s objektívmi 4x, 10x, 20x a 40x. Pri práci s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily.
Video sa v závislosti od rozlíšenia nahráva rýchlosťou 51,3 alebo 133,8 snímok/s. Videá sú plynulé s mäkkými a jemnými prechodmi medzi snímkami. Pohyb preparátu sa zobrazuje v reálnom čase bez oneskorenia. Fotoaparát vám uľahčí prácu s objektmi, ktoré sa pohybujú, a je vhodný aj na ukážky v školských triedach alebo prezentáciách vášho výskumu. Fotoaparát má rozhranie USB 3.0. Rýchlosť prenosu dát je 10-krát vyššia ako pri fotoaparátoch s rozhraním USB 2.0. Vysokorýchlostný digitálny fotoaparát sa odporúča pre profesionálne laboratóriá, výskum alebo výučbu na školách.
Optika fluorescenčného mikroskopu
Mikroskop MAGUS Lum VD500L vlastní trinokulárnu hlavicu s trinokulárnym tubusom. Na mikroskope sa nachádza bočný port pre digitálnu kameru. Mikroskop disponuje rozhraním, ktoré vám umožní naraz pripojiť digitálny fotoaparát aj monitor. Rozdelenie lúča na trinokulárnej hlavici prebieha v pomere 80:20, na tele v pomere 100:0/0:100. Tubusy okulára sa dajú otáčať o 180 °. Zásluhou toho je, že očný reliéf môžete nastaviť podľa vašej potreby.
Revolverový nosič objektívov je umiestnený na stojane mikroskopu pod pracovným stolíkom. Má šesť voľných slotov určených na montáž objektívov. V balení mikroskopu sa nachádzajú tri objektívy s fázovým kontrastom a tri objektívy pre fluorescenčné a svetlé pole. K dispozícii sú aj rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou pre laboratórne nádoby s hrúbkou dna 1,2 mm.
Osvetlenie inverzného mikroskopu
Zdrojom osvetlenia pre fluorescenčnú excitáciu je 5 W LED dióda so životnosťou 50 000 hodín bez potreby výmeny. Môžete využívať aj tri excitačné filtre, a to fluorochrómové filtre DAPI, FITC a TRITC. LED osvetlenie je oproti ortuťovému energeticky účinnejšie a má jednoduchšiu údržbu, vďaka čomu sa odporúča na použitie v školách. LED osvetlenie je taktiež garanciou farebnej stálosti. LED diódy sa rýchlo zapínajú a vypínajú a pri dlhej práci sa neprehrievajú. Zdrojom prechádzajúceho svetla je taktiež 5 W LED dióda. Zdroj osvetlenia je dostatočne jasný pre mikroskopiu vo svetlom poli aj mikroskopiu s fázovým kontrastom.
Osvetlenie v odrazenom aj prechádzajúcom svetle sa dá nastaviť prostredníctvom Köhlerovej metódy. S týmto osvetlením sa dá dosiahnuť maximálne rozlíšenie pre každý objektív a získať jasný a ostrý obraz bez artefaktov alebo stmavenia na okrajoch.
Kondenzor mikroskopu
Mikroskop MAGUS Lum VD500L disponuje praktickým kondenzorom fázového kontrastu. Tri sloty sú určené pre fázové objektívy s 10x, 20x a 40x zväčšením a štvrtý slot je určený pre mikroskopiu vo svetlom poli. Fázové prstence sa dajú vystrediť. Medzi jednotlivými mikroskopickými technikami môžete prepínať otáčaním voliča.
Pracovný stolík a zaostrovací mechanizmus
Pracovný stolík fluorescenčného mikroskopu je fixný a je vybavený mechanickým nástavcom na posun laboratórnych nádob a tromi držiakmi na prichytenie nádob rôznych veľkostí. Laboratórne nádoby sa dajú posúvať do dvoch k vzájomne kolmých smerov v horizontálnej rovine. Mikroskop vlastní mechanizmus na hrubé a jemné zaostrenie. Mechanizmus hrubého zaostrenia vlastní aretačný gombík a nastavenie tuhosti. Gombíky majú ergonomický dizajn, vďaka ktorému môžete pri práci zaujať pohodlnú polohu.
Príslušenstvo k zakúpeniu
Mikroskop MAGUS Lum VD500L je možné vybaviť ďalšími okulármi, kalibračnými sklíčkami alebo digitálnym fotoaparátom z radu príslušenstva MAGUS.
Vlastnosti mikroskopu:
✓ Invertovaná konštrukcia umožňuje pozorovanie vzoriek v laboratórnych nádobách s hrúbkou dna 1,2 mm a výškou 55 mm až 165 mm, pokiaľ je stojan naklonený✓ Mikroskopické techniky: fluorescencia v odrazenom svetle, svetlé pole a fázový kontrast (v prechádzajúcom svetle)
✓ Köhlerova osvetľovacia sústava pre prechádzajúce a odrazené svetlo; ako svetelné zdroje slúžia 5 W LED diódy s dlhou životnosťou bez nutnosti výmeny
✓ K dispozícii sú tri excitačné filtre: fluorochrómové filtre DAPI, FITC a TRITC
✓ Kondenzor fázového kontrastu pre rýchlu a pohodlnú zmenu mikroskopickej techniky
✓ Trinokulárna hlava; dve možnosti montáže fotoaparátu alebo monitora: rozdelenie lúča 100:0 / 0:100 (na tele), rozdelenie lúča 80:20 (na hlave)
Vlastnosti fotoaparátu:
✓ Pre fluorescenčnú mikroskopiu a mikroskopiu v temnom poli s objektívmi 4x, 10x, 20x a 40x✓ Rozlíšenie 7,1 Mpx: pri pozorovaní s objektívmi s malým zväčšením vám fotoaparát umožní vidieť jemnejšie detaily
✓ 51,3 fps a 133,8 fps pri rozlíšení 3200x2200 px a 1584x1100 px pre pozorovanie pohybujúcich sa objektov, záznam videa a pohyb preparátu bez trhania a oneskorenia
✓ Peltierov článok znižuje teplotu snímača pri dlhodobej prevádzke a eliminuje tepelný šum, a preto je možné pri fotografovaní používať dlhé časy uzávierky
✓ Globálna uzávierka pre rýchle čítanie signálu zo snímača, zvýšený jas obrazu, žiadne falošné optické efekty pri pozorovaní pohybujúcich sa objektov
✓ Čiernobiely CMOS snímač SONY Exmor s podsvietením zaisťuje nízku úroveň šumu a vysokú citlivosť na svetlo aj pri slabom osvetlení. Získate jasnejšie, čistejšie a farebne sýtejšie snímky
✓ Rozhranie USB 3.0 pre rýchly a plynulý prenos dát
✓ Softvér s funkciami fotografovania, záznamu videa, strihu/úprav obrazu, externého zobrazenia, lineárneho a uhlového merania
Obsah sady:
✓ Digitálny fotoaparát MAGUS CLM90 (digitálny fotoaparát, USB kábel, adaptér 12 V, 3 A, kufrík, inštalačné CD s ovládačmi a softvérom, užívateľská príručka a záručný list)✓ Podstavec, osvetľovacia sústava pre pozorovanie v odrazenom svetle, zdroj odrazeného svetla, kondenzor, mechanizmus zaostrovania, pracovný stolík a revolverový nosič objektívov
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 fázový WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20х/0,40 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40х/0,60 WD: 3,5 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 10x/0,25 PHP2 WD 4,3 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 20x/0,40 PHP2 WD 8,0 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PLL 40x/0,60 PHP2 WD 3,5 mm
✓ Okulár 10x/22 mm s dlhým očným reliéfom (2 ks)
✓ UV filter
✓ Adaptér typu C-mount 1x
✓ Šesťhranný kľúč
✓ Napájací kábel
✓ Protiprachová krytka
✓ Užívateľská príručka a záručný list
K dispozícii na prianie:
✓ 10x/22 mm okulár so stupnicou✓ 12,5x/14 mm okulár (2 ks)
✓ 15x/15 mm okulár (2 ks)
✓ 20x/12 mm okulár (2 ks)
✓ 25x/9 mm okulár (2 ks)
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Fluorescenčné mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 26.7 kg |
| EAN: | 5905555018249 |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Obsahuje kondenzor: | Áno |
| ? Typ svetelného zdroja: | Halogénové svetlo, Žiarivkové |
| ? Umiestnenie svetelného zdroja: | Duálne |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 100 a viac |
| Digitálny fotoaparát: | Áno |
| Snímač: | SONY Exmor CMOS |
| Typ: | Biologický, svetlo / optické |
| Hubica: | Siedentopf, otočná o 180 ° |
| Zväčšenie: | 100–400x základná konfigurácia (*voliteľne: 40–500/600/800/1000) |
| Priemer tubusu okulára: | 30mm |
| Okuláre: | 10x/22 mm, očný reliéf: 10 mm (*voliteľne: 10x/22 mm so stupnicou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívy: | Rovinnej achromatickej objektívy s korekciou na nekonečno (∞): PLL 10x/0,25/4,3; PLL 20x/0,40/8,0; PLL 40x/0,60/3,5; fázový: PLL 10x/0,25/4,3 PHP2; PLL 20x/0,40/8,0 PHP2; PLL 40x/0,60/3,5 PHP2; parfokálna vzdialenosť: 45 mm |
| Revolverový nosič: | Pre 6 objektívov |
| Pracovná vzdialenosť: | 4,3 (10х); 8,0 (20x); 3,5 (40x)mm |
| Medzipupilárna vzdialenosť (IPD): | 48 – 75 mm |
| Stolík: | 227x208mm |
| Zdvih stolíka: | Pomocou zaostrovacieho mechanizmu, mm 77/134,5 |
| Pracovný stolík: | Pevný, s mechanickým nástavcom a sklenenými doskami Ø118 mm; Ø118 mm; držiaky misiek/nádobok: 86x129,5 mm, Ø87,5 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm |
| Kondenzor: | NA 0,6, pracovná vzdialenosť: 55 mm; fázový karuselový; s aretačnými skrutkam |
| Clona: | Irisová clona s apertúrou |
| Zaostrenie: | Koaxiálne gombíky hrubého a jemného ostrenia umiestnené na oboch stranách |
| S osvetlením: | Halogénové, žiarivkové |
| Regulácia jasu: | Áno |
| Napájanie: | AC sieť, 85–265 V, 50/60 Hz |
| Typ svetelného zdroja: | Odrazeného svetla: 5 W LED dióda; prechádzajúceho svetla: 5 W LED dióda |
| Svetelné filtre: | Áno |
| Teplotný rozsah fotoaparátu: | 5...+35 , °C |
| Špeciálne vlastnosti: | Fázový kondenzor (karuselový) s voľným slotom a fázovými prstencami pre objektívy 10x, 20x a 40x; pomocný mikroskop na vystredenie prstencových clôn fázového kondenzora |
| Obsahuje kondenzor: | Áno |
| Typ užívateľa: | Skúsení užívatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikované |
| Fluorescenčný modul filtre: | Ultrafialový (UV), fialový (V), modrý (B), zelený (G) |
| Fluorescenčný filter: | Typ filtra, excitačná vlnová dĺžka/dichroické zrkadlo/emisná vlnová dĺžka ultrafialový (UV), 320–380 nm/425 nm/435 nm; fialový (V) 380 – 415 nm/455 nm/475 nm; modrý (B) 450 – 490 nm/505 nm/515 nm; zelený (G) 495-555 nm/585 nm/595 nm |
| Možnosti použitia: | Laboratórna/lekárska |
| Metódy pozorovania: | Svetlé pole, fluorescencia, mikroskopia s fázovým kontrastom |
| Puzdro/kufrík/taška v sade: | Protiprachová ochrana |
| Farebný/čiernobiely: | Čiernobiely |
| Megapixely: | 7.1 |
| Maximálne rozlíšenie: | 3200x2200px |
| Veľkosť snímača: | 1,1" (14,4x9,9 mm) |
| Rozmer pixelu: | 4.5x4.5mkm |
| Dvojstupňový termoelektrický modul (Peltierov článok) pre nastavenie teploty 42°C pod izbovou teplotou: | Áno |
| Citlivosť na svetlo: | 3354 mV pri 1/30 s |
| Pomer signálu k šumu: | 0,15 mV pri 1/30 s |
| Expozičný čas: | 0,1 ms – 1 h |
| Záznam videa: | Áno |
| Snímková frekvencia: | fps (počet snímok za sekundu) pri rozlíšení 51,3 pri rozlíšení 3200x2200, 133,8 pri rozlíšení 1584x1100 |
| Kapacita číslic: | Analógovo digitálneho prevodníka (ADC) (bit) 8/12 (voliteľná) |
| Obrazový formát: | *.jpg, *.bmp, *.png, *.tif |
| Formát videozáznamov výstup: | *.wmv, *.avi, *.h264 (Windows 8 a neskoršie), *h265 (Windows 10 a neskoršie) |
| Spektrálny rozsah: | 380–650nm (s IR filtrom a antireflexným filtrom) |
| Typ uzávierky: | Globálna uzávierka |
| Vyváženie bielej: | Manuálne, automatický |
| Kontrola expozície: | Manuálna, automatický |
| Funkcia softvéru: | Rozmer obrazu, jas, doba expozície |
| Softvér: | MAGUS View |
| Výstup: | USB 3.0, 5 Gb/s |
| Systémové požiadavky: | Windows 8/10/11 (32 bit a 64 bit), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššia, minimálne 2 GB RAM, port USB 3.0, CD-ROM, 17" alebo väčší displej |
| Typ montáže: | C-mount |
| Telo: | CNC zliatina hliníka |
| Napájanie fotoaparátu: | DC, 5 V, z portu USB počítača; 12 V, 3 A adaptér pre Peltierov článok |
| Rozsah prevádzkových teplôt fotoaparátu: | -10...+50, °C |
| Rozsah prevádzkovej vlhkosti: | 30 – 80, % |
| Veľkosť balenia: | 38x61x82 cm |
| Hmotnosť: | 26.7kg |
