Metalurgický inverzný digitálny mikroskop MAGUS Metal VD700 LCD
Kód: 83037
|
|
|
|
Podrobný popis

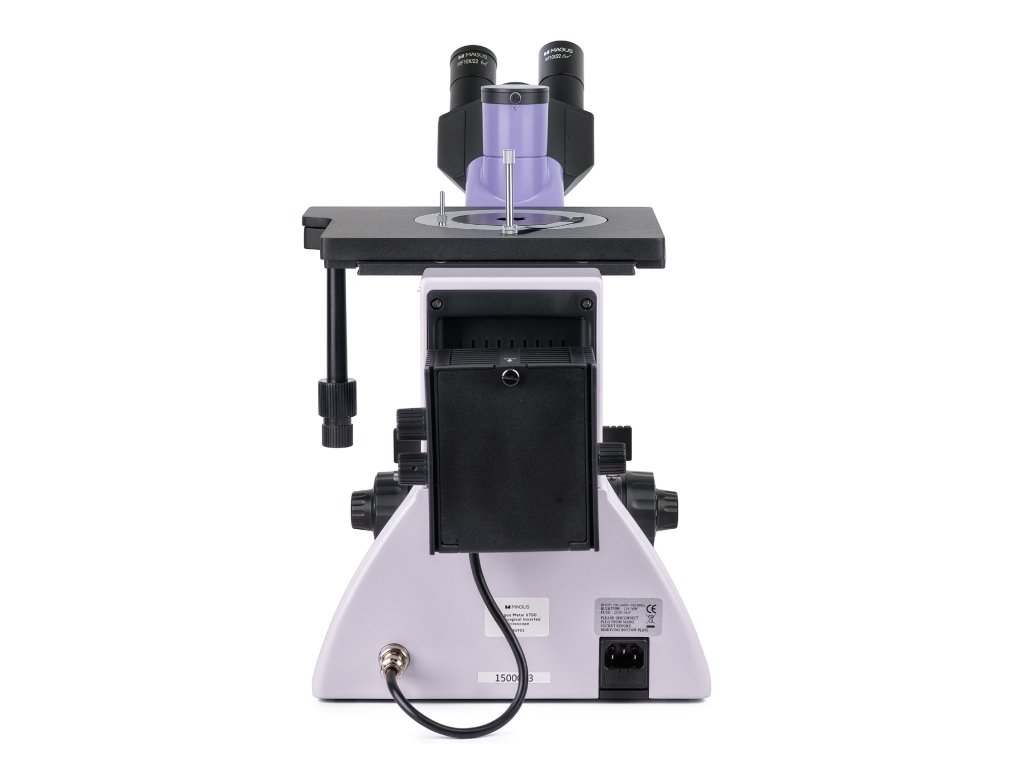

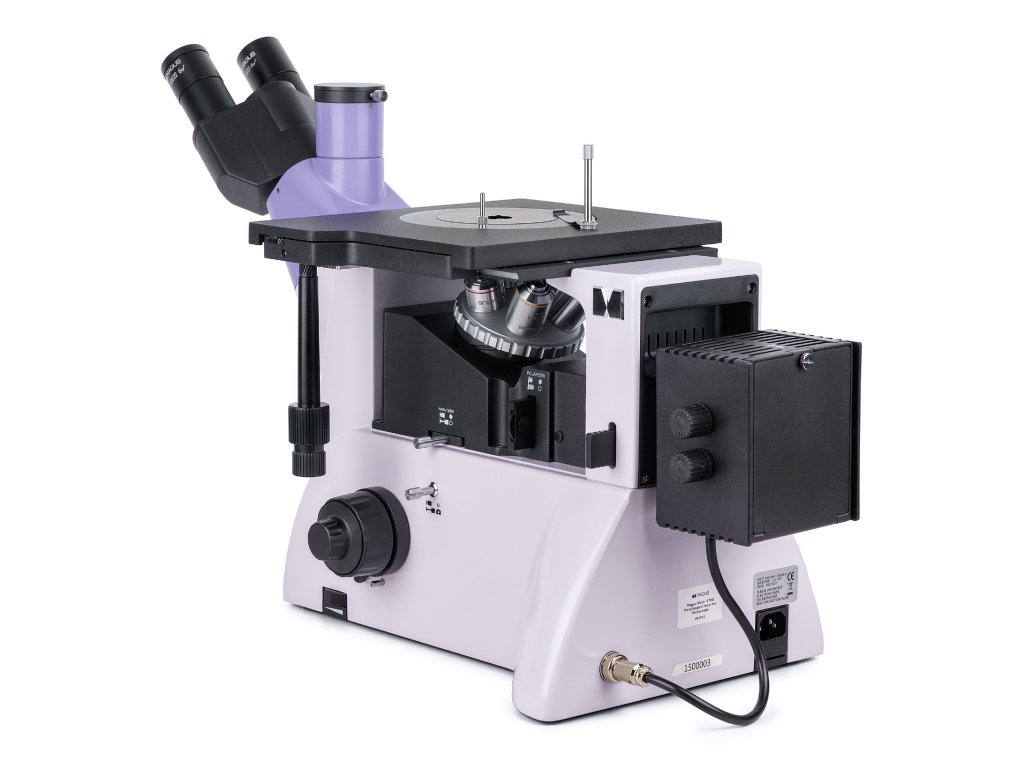

Inverzný, metalurgický, digitálny mikroskop MAGUS Metal VD700 LCD
S fotoaparátom a monitorom. Zväčšenie: 50-1000х. Trinokulárna hlava, rovinné achromatické objektívy s korekciou na nekonečno, 30 W halogénová osvetľovacia sústava pre pozorovanie v odrazenom svetle
Metalurgický, inverzný mikroskop MAGUS Metal VD700 LCD je skvelý pre skúmanie mikroštruktúry kovov, zliatin a polovodičov v odrazenom svetle. Na pracovnom stolíku môžete uchytiť vzorky s hmotnosťou až 2 kg. Spodný povrch vzorky musí byť rovný. Ostatné časti vzorky nie je potrebné opracovávať a môžu mať ľubovoľný tvar. Digitálny mikroskop je určený pre pozorovanie vo svetlom poli a v polarizovanom svetle. Disponuje bočným portom pre fotoaparát, trinokulárnym tubusom a je vhodný pre širokú škálu laboratórnych a výrobných aplikácií.
Digitálny fotoaparát mikroskopu
Digitálny fotoaparát MAGUS CHD20 disponuje 2MPx snímačom. Umožňuje vytváranie realistických snímok v rozlíšení Full HD 1920x1080 px. Digitálny fotoaparát sa vyznačuje vysokou citlivosťou na svetlo, čo je ideálne pre prácu pri žiarivkovom osvetlení. Vďaka použitiu mozaikových filtrov základných farieb R, G, B je dosiahnutá nízka úroveň šumu. Získate tak čistý obraz. Fotoaparát má integrované rozhranie HDMI, preto ho môžete priamo prepojiť k televízoru, monitoru alebo projektoru. Digitálna kamera dokáže fungovať aj samostatne bez nutnosti pripojenia k počítaču. Rozhranie HDMI zabezpečuje stabilnú a vysokú rýchlosť prenosu obrazu z fotoaparátu na externú obrazovku. Pre pripojenie fotoaparátu k počítaču je k dispozícii aj USB 2.0 rozhranie. Video sa nahráva rýchlosťou 60 alebo 50 snímok za sekundu v závislosti od výstupného rozhrania. Fotoaparát kombinuje vysoký počet snímok za sekundu a široké pásmo HDMI, čo zabezpečuje plynulé videá bez zamrznutia alebo medzier medzi snímkami. Pri maximálnom rozlíšení poskytuje fotoaparát dobre prekreslený obraz, plynulý pohyb objektov a zobrazenie bez akýchkoľvek oneskorení.
Monitor LCD
Monitor LCD MAGUS MCD20 je navrhnutý pre integráciu s vizualizačnými systémami mikroskopov MAGUS, ktorý umožňuje zobrazovanie obrazu v reálnom čase. Pripája sa priamo k fotoaparátu, ktorý je umiestnený na mikroskope. Fotoaparát je kompatibilný s fotoaparátmi MAGUS, ktoré disponujú rozlíšením Full HD HDMI. Uhlopriečka displeja je 13,3" a spolu s matricou IPS poskytuje monitor jasný obraz s veľkými pozorovacími uhlami. Reprodukcia farieb nie je skreslená ani pri pozorovaní displeja pod rôznymi uhlami. LCD monitor môžete umiestniť na sklopný stojan na stôl alebo na poličku, alebo ho pripevniť priamo na fotoaparát alebo stojan mikroskopu.
Optika inverzného mikroskopu
Mikroskop MAGUS Metal VD700 LCD disponuje trinokulárnou hlavicou špeciálnej konštrukcie, pretože môžete nastaviť polohu okulárov a tiež sa dá otočiť o 180°. Digitálny fotoaparát je umiestnený v bočnom porte pre fotoaparát, ktorý sa nachádza na tele mikroskopu. Monitor je integrovaný v trinokulárnom tubuse na hlave mikroskopu. Rozdelenie lúča na tele je nastaviteľné na 100:0/0:100, zatiaľ čo na trinokulárnej hlave je v pomere 80:20. Revolverový nosič objektívov je umiestnený pod skúmanou vzorkou s piatimi slotmi pre objektívy. Všetkých 5 objektívov je súčasťou balenia. Objektívy sú achromatické s korekciou na nekonečno a dlhou pracovnou vzdialenosťou. Možnosť montáže ďalšieho objektívu nahrádza niektorý z pôvodných objektívov. V základnej konfigurácii ponúka mikroskop zväčšenie v rozsahu od 50x do 1000x.
Osvetlenie metalurgického mikroskopu
Osvetľovací systém pre pozorovanie v odrazenom svetle je vybavený 30 W halogénovou žiarovkou s nastaviteľným jasom. Žiarovka je napájaná zo striedavého zdroja a poskytuje dostatočný jas pre pozorovanie s priloženými objektívmi pomocou techník mikroskopie vo svetlom poli alebo polarizačnej mikroskopie. Köhlerovho osvetlenie sa dá nastaviť, a zdroj svetla môžete vystrediť pozdĺž troch osí. Na úpravu farebného podania v mikroskopickej fotografii môžete využiť farebné filtre. K dispozícii sú aj polarizačné zariadenia – analyzátor a polarizátor, ktoré môžete v prípade potreby odobrať.
Pracovný stolík a zaostrovací mechanizmus mikroskopu
Na pracovnom stolíku sa nachádza kruhová doska s otvorom o priemere 10 mm, 20 mm alebo 30 mm, ktorá je integrovaná do stola. Preparát je upevnený pomocou držiaka vzorky. Pracovný stolík je pomerne veľký 242x200 mm a pohybuje sa spolu s pripevneným preparátom pozdĺž dvoch osí. Ostrosť obrazu môžete nastaviť pomocou gombíkov pre hrubé a jemné zaostrenie. Tuhosť hrubého zaostrenia sa dá nastaviť prostredníctvom príslušného gombíka. K dispozícii je aj aretačný gombík.
Príslušenstvo k zakúpeniu
Ďalšie príslušenstvo rozširuje možnosti využitia mikroskopu MAGUS Metal V700 na maximum. K dispozícii sú okuláre, rovinné achromatické objektívy s dlhou pracovnou vzdialenosťou, kalibračné sklíčka a digitálne fotoaparáty.
Vlastnosti mikroskopu:
✓ Štúdium veľkých a ťažkých vzoriek s použitím mikroskopických techník v ľahkom poli a polarizačnej mikroskopie✓ Veľká pracovná tabuľka, kruhové otočné tabuľky stola s otvormi s priemerom 10 mm, 20 mm a 30 mm
✓ Trinokulárna hlavica sa môže počas inštalácie otáčať o 180 °
✓ Dve možnosti zostavy digitálneho fotoaparátu a monitorovania: na trojicovej hlave s vydelením lúčov 80/20 alebo na mikroskopovom tele s distribúciou lúča 100/0 alebo 0/100
✓ Pozorovanie v odrazenom svetle, zdroj svetla - 30 W halogénová žiarovka s nastaviteľným jasom
✓ Nastavenie Köhlerovho osvetlenia, odnímateľného analyzátora a polarizátora a zdroja svetla, ktoré je možné centrovať
✓ Veľký výber kompatibilných príslušenstiev na rozšírenie možností mikroskopu
Vlastnosti fotoaparátu:
✓ Fotoaparát pracuje osobitne bez toho, aby sa pripojil k počítaču prostredníctvom HDMI✓ Možnosť pripojiť sa k počítaču prostredníctvom rozhrania USB 2.0
✓ Rozlíšenie fotoaparátu je 1920x1080 PX - ideálna voľba na zobrazenie obrázkov na monitore s rozlíšením HD
✓ 60 alebo 50 snímok za sekundu v závislosti od rozhrania výstupu videa na pozorovanie pohybujúcich sa objektov, zaznamenávanie videa a pohyblivej prípravy bez roztrhnutia alebo oneskorenia
✓ Senzor Sony StarvisS CMOS s podsvietením zaisťuje nízku hladinu hluku a vysokú citlivosť svetla aj pri slabom svetle
✓ Softvér s fotografickými funkciami, nahrávanie videa, úpravy obrázkov, externý displej, lineárne a uhlové meranie

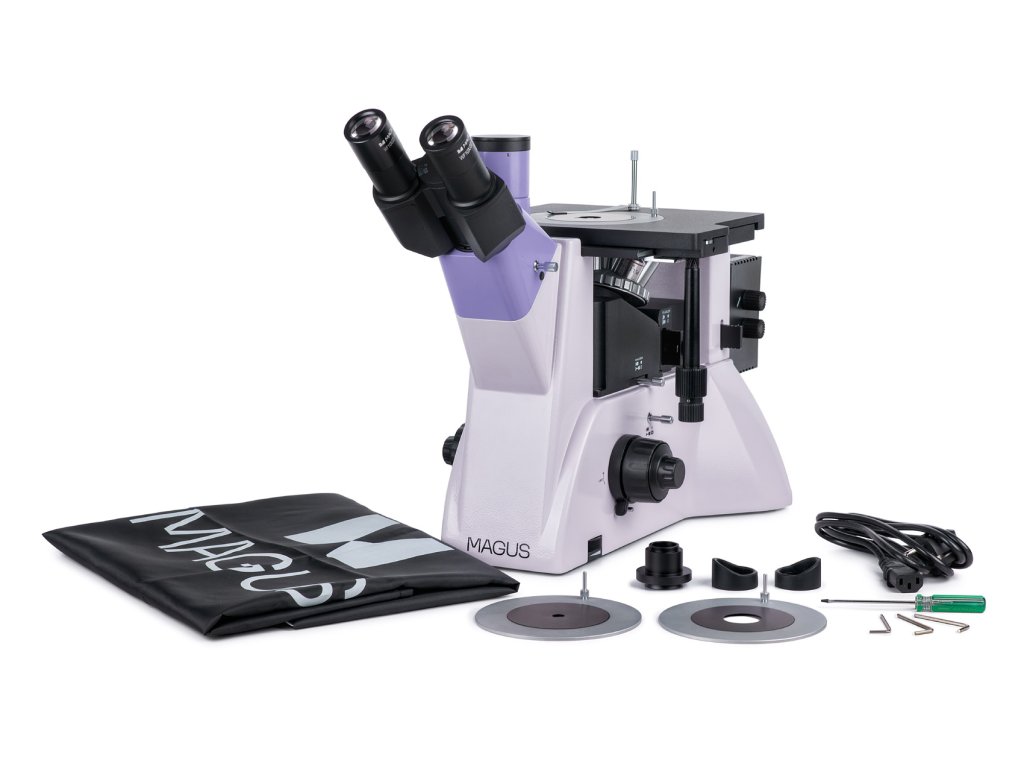

Obsah balenia:
✓ Digitálny fotoaparát Magus CHD20 (digitálny fotoaparát, kábel HDMI (1,5 m), USB 2,0 (2 m) kábel (2 m), USB CAP, SD 32 GB Pamäť, adaptér 12 V/1 A (EURO), CD s ovládacími a ovládacími prvkami A a softvér, používateľ používateľov a záruka)✓ LCD Monitor Magus MCD20
✓ Základňa so vstupom energie, zaostrovacím mechanizmom, pracovnou tabuľkou a nosičom revolverov
✓ Osvetľovací systém na pozorovanie v odrazenom svetle s krytom
✓ Trinokulárna hlavica
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L5X/0,12 WD 26,1 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L10х/0,25 WD 20,2 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L20х/0,40 WD 8,80 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L50х/0,70 WD 3,68 mm
✓ Rovinný achromatický objektív s korekciou na nekonečno: PL L100X/0,85 (suchý) WD 0,40 mm
✓ Okuliar 10x/22 mm s dlhým očným reliéfom 2x
✓ C-Mount 1x adaptér
✓Šesťhranný kľúč
✓ Napájací kábel
✓ Prach
✓ Užívateľská príručka a záručný certifikát
Možnosť dokúpiť:
✓ 10x/22 mm okudy s mierkou✓ Okuláre 12,5x/14 mm 2x
✓ 15x/15 mm okuláre 2x
✓ Okuláre 20x/12 mm 2x
✓ Okuláre 25x/9 mm 2x
✓ Plochý achromatický objektív s korekciou na nekonečnom: PL L40х/0,60 WD: 3,98 mm
✓ Plochý achromatický objektív s korekciou pre nekonečno: PL L60X/0,70 WD: 2,08 mm
✓ Plochá achromatická šošovka s korekciou na nekonečno: PL L80X/0,80 WD: 1,25 mm
✓ Kalibračné sklíčko
Dodatočné parametre
| Kategória: | Metalurgické mikroskopy MAGUS |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 19.25 kg |
| ? Hlavica: | trinokulárna |
| ? Napájanie mikroskopu: | El. zdroj |
| ? Typ svetelného zdroja: | Halogénové svetlo |
| ? Umiestnenie svetelného zdroja: | spodné |
| ? Zaostrenie mikroskopu: | hrubé a jemné |
| ? Zväčšenie mikroskopu: | 50 a viac |
| Typ: | Svetlo / optické, digitálne, metalurgické |
| Hubica: | Siedentopf, otočte o 180 ° |
| Uhol sklonu hlavy: | 45 ° |
| Zväčšenie: | 50–1000x BASIC (*voliteľné: 50–1250/1500/2500/2500) |
| Priemer skúmavky okuliarov: | 30mm |
| Okuliare: | 10x/22 mm, reliéf oka: 10 mm (*voliteľné: 10x/22 mm s mierkou, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektív: | Rovinný achromatický s korekciou na nekonečno: PL L5X/0,12, PL L10X/0,25, PL L20X/0,40, PL L50X/0,70, PL L100X/0,85 (suchý); Parfokálna vzdialenosť 45 mm (*voliteľná: PL L40X/0,60, PL L60X/0,70, PL L80X/0,80) |
| Revolverový nosič: | Pre 5 objektívov |
| Pracovná vzdialenosť: | 26.1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)mm |
| Mezipupilárna vzdialenosť (IPD): | 48 - 75mm |
| Stolík: | 242x200mm |
| Zdvih stolíka: | Pomocou zaostrovacieho mechanizmu 30/30mm |
| Pracovný stolík: | Dvojosí mechanický, kruhová otočná doska stolíka Ø130 mm s otvormi s priemerom Ø10 mm, Ø20 mm a Ø30 mm |
| Clona: | Vstavaná clona a pole |
| Zaostrenie: | Koaxiálne, hrubé zaostrenie (s nastavením tuhosti hrubého zaostrenia a so zamykaním tlačidla) a jemným zaostrením (0,002 mm) |
| Nastavenie jasu: | Áno |
| Napájanie: | 220 ± 22 V, 50 Hz, sieť AC |
| Typ zdroja svetla: | 12 V/30 W |
| Svetelné filtre: | Zelená, modrá, žltá, matná |
| Teplotný rozsah fotoaparátu: | 5 ...+35 ° C |
| Ďalšie funkcie: | Odnímateľný analyzátor a polarizátor |
| Typ používateľa: | Skúsení používatelia, profesionáli |
| Úroveň obtiažnosti montáže a inštalácie: | Komplikovaný |
| Možnosti používania: | Metalurgický |
| Pozorovacie metódy: | Jasné pole, polarizácia |
| Puzdro/aktovka/taška v sade: | Ochrana proti predchádzajúcemu |
| Snímač: | Sony Exmor/Starvis CMOS |
| Megapixely: | 2 |
| Maximálne rozlíšenie: | 1920x1080px |
| Veľkosť snímača: | 1/2 "(7,2 x 4,05 mm) |
| Veľkosť pixelov: | 3,75 x 3,75mkm |
| Konektory rozhrania: | USB 2.0, HDMI 1.4 |
| Pamäťová karta SD: | Až 32 GB |
| Možnosť pripojiť ďalších zariadení: | Myš (USB), Flash Drive (USB) |
| Citlivosť na svetlo: | 1175 mV s 1/30 s |
| Pomer signálu k šumu: | 0,15 mV o 1/30 s |
| Expozičný čas: | 0,04 ms - 1 000 ms |
| Nahrávanie videá: | Áno |
| Rýchlosť snímok: | (počet snímok za sekundu) pri rozlíšení 60@1920x1080 (HDMI), 50@1920 х1080 (USB) fps |
| Miesto montáže: | Trinokulárna tubus, okulárový tubus miesto okuláru |
| Formát obrazu: | *.jpg, *.tif |
| Formát videa: | *.h264/ *. H265, *.mp4 |
| Spektrálny rozsah: | 380–650nm (vstavaný IR filter) |
| Uzávierka: | ERS (elektronická rolovacia uzávierka) |
| Softvér: | HDMI: postavený -in; USB: Magus View |
| Požiadavky na systém: | Windows 8/10/11 (32 bit a 64 bitov), Mac OS X, Linux, až 2,8 GHz Intel Core 2 alebo vyššie, najmenej 4 GB RAM, port USB 2.0, RJ45, CD-ROM, 19 "alebo väčšie zobrazenie |
| Telo: | Zliatina hliníka |
| Napájanie fotoaparátu: | DC adaptér 12 V, 1 |
| Rozsah prevádzkových teplôt fotoaparátu: | -10 ...+50° C |
| Rozsah prevádzkovej vlhkosti: | 30 - 80% |
| Rozmery balenia: | 49.5x34.5x68cm |
| Hmotnosť: | 16,5kg |
